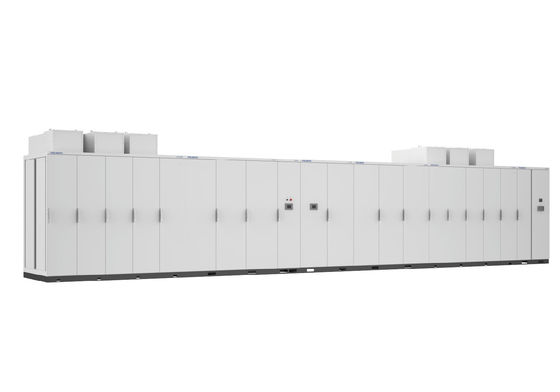

Variateur de fréquence (VFD) haute tension à refroidissement liquide FGI G71 – Compact, intégré et facile à installer

Nom du produit :

VFD haute tension G71 à refroidissement liquide

Puissances nominales :

6 kV : 6 000 kW-31 000 kW

10 kV : 10 000 kW-53 000 kW

Méthode de refroidissement :

Refroidissement par eau

Principales caractéristiques :
Basé sur la conception d'une plateforme de moteurs synchrones à deux quadrants (y compris les moteurs synchrones à aimants permanents) / asynchrones, des dispositifs électroniques de puissance haute performance fiables et un mode de refroidissement et de dissipation thermique par eau sont adoptés, avec une densité de puissance élevée et une forte adaptabilité environnementale.

Avantages concurrentiels :

Conception à haute fiabilité

Refroidissement et dissipation thermique par eau

Faible bruit

Haut rendement

Adaptabilité environnementale plus forte

Types de charges :

Soufflerie de haut fourneau

Compresseur d'oxygène

Ventilateur à tirage induit de chaudière

Ventilateur d'extraction principal de frittage

Ventilateur et pompe à eau

Caractéristiques et fonctions

01 Commande vectorielle, réponse rapide

• Contrôle précis du couple : Nous obtenons un contrôle précis du couple du moteur CA en gérant indépendamment les courants d'excitation et de couple, en fonction de l'orientation du champ magnétique.
• Performances supérieures : Attendez-vous à un couple de démarrage élevé, une réponse dynamique rapide, une grande précision de contrôle et une forte capacité de charge.
• Compatibilité moteur polyvalente : Notre système pilote à la fois des moteurs synchrones et un asynchrones, ce qui le rend idéal pour les charges exigeantes et à fort impact comme les broyeurs à boulets, les convoyeurs à courroie et les compresseurs.

02 Commande maître-esclave, équilibre de puissance

• Réseau maître-esclave : Plusieurs onduleurs peuvent former un réseau où un onduleur « maître » synchronise les commandes de puissance et de couple pour tous les onduleurs « esclaves ».
• Parfait pour l'équilibrage de la puissance : Ce système est idéal pour les applications telles que les convoyeurs à courroie et les treuils à friction, garantissant une répartition équilibrée de la puissance.

03 Affichage de la forme d'onde et enregistrement

• Le système de contrôle principal surveille et affiche les formes d'onde en temps réel de la tension et du courant d'entrée/de sortie. Il fournit également une analyse harmonique pour aider les utilisateurs à comprendre les paramètres électriques de l'équipement.

04 Fonction boîte noire et analyse intelligente

• L'équipement enregistre et affiche automatiquement son état de fonctionnement. Il peut vous montrer 200 points de données avant et après les événements de protection (comme le courant, la tension et les fréquences), ce qui facilite la maintenance et le dépannage.

05 Température segmentation et pré-alerte

• Le système de contrôle principal surveille et affiche la température de chaque unité de puissance en temps réel. Si plusieurs unités surchauffent, il déclenche une alarme sonore et visuelle, vous alertant des problèmes tels que les déclenchements de ventilateurs de refroidissement ou les filtres obstrués.

06 Commutation sans à-coups, éviter les impacts

Commutation transparente entre l'onduleur et l'alimentation du réseau

• Mode onduleur vers réseau : L'onduleur correspond au fonctionnement du moteur (fréquence, phase, amplitude) au réseau. Une fois synchronisé, le moteur passe à l'alimentation du réseau et l'onduleur se déconnecte.
• Mode réseau vers onduleur : L'onduleur détecte d'abord les caractéristiques du réseau. Il fournit ensuite directement la puissance correcte au moteur, prenant le relais du réseau.

Contrôle avancé et commutation douce

• Cette technologie permet un contrôle intégré de plusieurs moteurs et un démarrage progressif pour les gros moteurs. Elle garantit que le courant maximal reste égal ou inférieur au courant nominal pendant la commutation, ce qui permet des transferts rapides et fluides sans surtensions soudaines.

Avantages

01 Basse tension franchissement (LVRT) et fluctuation sans crainte (0 % - 100 %) En cas de panne de courant instantanée, de chute instantanée de l'alimentation principale de l'utilisateur et de commutation du réseau d'alimentation auxiliaire, le variateur de fréquence peut assurer un fonctionnement normal automatique après la récupération du réseau électrique dans un temps limité, afin d'améliorer l'adaptabilité du réseau électrique. Il peut s'adapter à une chute de réseau U0 (100 % - 0 %).

• 02 Alimentations doubles, stables et fiables

L'alimentation sur site et l'alimentation secondaire du transformateur principal sont adoptées comme alimentation de contrôle, et les deux alimentations sont en attente active l'une de l'autre ; Si une alimentation tombe en panne, l'autre peut être commutée de manière transparente. En même temps, le circuit de protection à relais alarme et l'IHM (interface homme-machine) affiche quelle alimentation est en panne.

• 03 Armoire anti-interférences et compatibilité électromagnétique

L'armoire de l'ensemble de la machine adopte une conception anti-interférences et a passé le test d'immunité aux décharges électrostatiques, le test d'immunité aux surtensions (impact) et le test de rayonnement de champ électromagnétique RF par l'autorité nationale.

• 04 Anti-poussière, étanche et circulation fermée

Le refroidissement air-eau est particulièrement adapté au site avec un environnement difficile. L'air chaud causé par le chauffage de l'équipement retournera dans la pièce après être passé par le système d'échange thermique refroidi par eau extérieur pour former un système de circulation d'air chaud et d'air froid afin de réaliser l'objectif de dissipation thermique de l'équipement. L'eau de circulation utilisée par le système d'échange thermique refroidi par eau extérieur peut utiliser des sources d'eau externes sur site, établir des châteaux d'eau, etc.

• Spécifications techniques

Modèle
