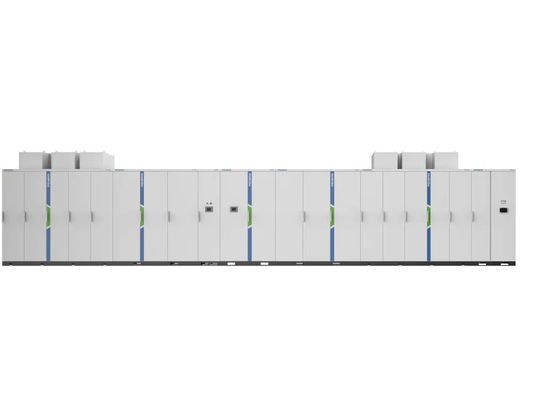

G7 refroidissement par liquide à haute tension à fréquence variable VFD 6kV 10kV

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Chine

Classification de la puissance:

6kV: 6000kW à 12000kW; 10kV: 10500kW à 200000kW

Méthode de refroidissement:

De refroidissement par liquide

Voltage de sortie:

Trois phases de 0 à 6 kV, 0 à 10 kV

Numéro de phase d'entrée:

Trois phases

Fréquence d'entrée:

50 Hz, 60 Hz

Voltage d'entrée:

6 kV, 10 kV

Mettre en évidence:

Les moteurs VFD G7

moteur à haute tension à fréquence variable

VFD à haute tension de refroidissement par liquide

Description de produit

G7 Appareil de refroidissement par liquide à haute tension à fréquence variable (VFD)

Caractéristiques

1- Unité de puissance

Principaux composants:

Unité d'alimentation (y compris HV-IGBT), capteur de courant, tuyauterie de refroidissement par eau.

Fonctions principales:

En contrôlant le HV-IGBT, la fonction de régulation de la vitesse de conversion de fréquence et la fonction de contournement automatique de l'unité sont réalisées;
Les unités de puissance produisent des ondes sinusoïdales parfaites en série, basées sur la technologie de déplacement de phase porteur.
Le conduit a un milieu de refroidissement intégré, qui est entraîné par la pompe de circulation.

2- Un refroidisseur d'eau.

Principaux composants:

Pompe de circulation principale, filtre, conduites de circulation, radiateur d'air.

Principales fonctions

La pompe de circulation principale favorise la circulation réciproque du milieu de refroidissement entre le radiateur d'air et le dispositif de puissance pour obtenir l'effet de dissipation de chaleur;
La conduite de circulation est équipée d'un réservoir d'eau à haut niveau comme tampon de stabilisation de tension,qui maintient une pression constante pour le système et peut absorber le milieu de refroidissement dans le système.
Le changement de volume assure le fonctionnement normal de l'ensemble du système.

3Concept de circuit d'entraînement et de conception de la barre de bus

Une plus grande fiabilité
Densité de puissance plus élevée
Pistes de tension inférieures

4. Charge typique

Principaux composants:
Souffleur de haut fourneau, compresseur d'oxygène, ventilateur à traction induite par chaudière, ventilateur principal d'échappement de frittage, ventilateur, pompe à eau et autres charges.

Tableau 3.8 Série JD-BP37-W (6kV) Nombre et dimension du modèle ((avec boîtier de commutation)

Dimensionnement	Le modèle n°.	Puissance nominale	Dimension et poids LargeurProfondeurHauteur ((mm)	Poids (en kg)
	Le système d'exploitation de l'électricité doit être équipé d'un système de ventilation. - Je vous en prie. - Je vous en prie.	6000 à 7000	1010017002600	16800 à 17700
	Le système d'exploitation de l'appareil est utilisé pour les opérations de détection. - Je vous en prie. - Je vous en prie.	8000 à 11500	1030018002800	21300 à 26500

Nom de l'organisme:

1. Les dimensions ci-dessus sont uniquement à titre de référence. Veuillez vous référer aux dessins de projet et aux objets physiques pour plus de détails;

2. En raison de la mise à niveau du produit, le contenu de ce manuel sera mis à jour régulièrement.

le dernier manuel du produit;

3Pour plus d'informations, veuillez scanner le code QR à droite ou vous connecter sur le site Web de l'entreprise.

Tableau 3.9 Série JD-BP38-W (10kV) Nombre et dimension du modèle ((avec boîtier de commutation)

Dimensionnement	Le numéro de modèle.	Puissance nominale	Dimension et poids LargeurProfondeurHauteur ((mm)	Poids (en kg)
	Le système d'exploitation de l'électricité est basé sur le système d'exploitation de l'électricité. - Je vous en prie. - Je vous en prie.	10500 à 11500	1540017002600	26500 à 27900
	Le système d'exploitation de l'électricité doit être équipé d'un dispositif de ventilation. Je ne sais pas.	14000 à 19000	1580018002800	32100 à 39100

Nom de l'organisme:

1. Les dimensions ci-dessus sont uniquement à titre de référence. Veuillez vous référer aux dessins de projet et aux objets physiques pour plus de détails;

2. En raison de la mise à niveau du produit, le contenu de ce manuel sera mis à jour régulièrement.

le dernier manuel du produit;

3Pour plus d'informations, veuillez scanner le code QR à droite ou vous connecter sur le site Web de l'entreprise.
