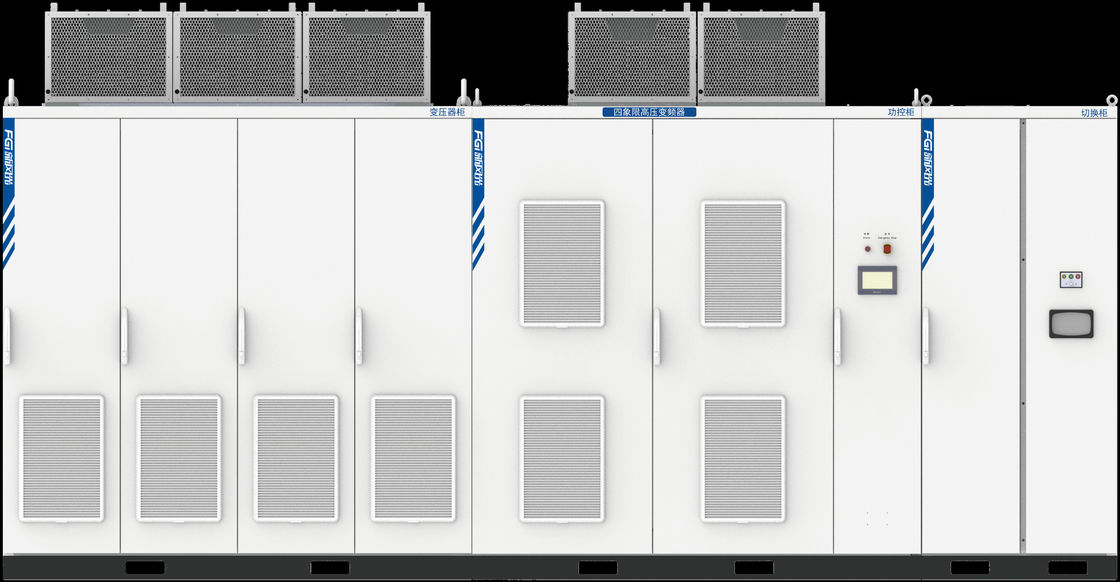

Réaction rapide 200 kW-3250 kW Quatre quadrants Inverseur Multiplexé SPWM Sine Wave

Informations détaillées

Description de produit

Informations détaillées

Produit:

Invertisseur à quatre quadrants

Numéro du produit:

Les données sont fournies par les autorités compétentes de l'État membre.

Puissance du moteur applicable:

200 kW-3250 kW (un moteur à 4 pôles est standard, un moteur à 6-12 pôles est sélectionné en fonction

Produits:

200kW-3250kW,Le courant fonctionnant à la tension nominale du moteur,Array,Trois phases: 0-6kV, (0-1

Performance de base:

Les réglages analogiques: 0,3% (25 ± 10 °C) ou moins de la valeur de réglage de fréquence maximale,

alentours:

À l'intérieur, sans gaz corrosif ou conducteur, sans poussière, sans lumière directe du soleil, à mo

Mettre en évidence:

Invertisseur à quatre quadrants haute tension

Invertisseur quadrant haute tension 4

Invertisseur à quatre quadrants de 3250 kW

Description de produit

Invertisseur à haute tension
Algoritme supérieur, excellente performance
01 Contrôle vectoriel, réponse rapide
02 Contrôle maître-esclave, équilibre du pouvoir
03 Affichage et enregistrement des formes d'ondes
04 Fonction de boîte noire et analyse intelligente
05 Sous-section de température et préavis

06 Commutation sans bosses, éviter les chocs

Invertisseur à quatre quadrants

FGI est un des premiers fabricants professionnels engagés dans la recherche d'un onduleur à levage (type à quatre quadrants ou à rétroaction énergétique) en Chine.L'onduleur à haute tension à quatre quadrants adopte une technologie avancée de contrôle vectorielLa principale différence entre le contrôle vectoriel et le contrôle V/F traditionnel est que le contrôle vectoriel peut séparer le courant réactif du courant actif (courant de couple),et peut régler automatiquement le courant actif en fonction du changement de la charge pendant le processus de levage pour que le couple de sortie atteigne la meilleure condition de travail qui peut sortir 2.5 fois le couple nominal.
1Il peut effectuer une rétroaction d'énergie, et la structure du circuit de son unité de puissance est illustrée sur la figure ci-dessous.et la méthode de contrôle utilise la technologie SVPWM.

2Lorsque le moteur est en état de marche, l'énergie circule du réseau électrique vers le moteur par le circuit rectificateur et le circuit de l'onduleur,et l'onduleur fonctionne dans le premier et troisième quadrantsLes formes d'onde de la tension d'entrée et du courant sont indiquées sur la figure ci-dessous.

3Lorsque le moteur est en état de production d'énergie, l'énergie générée par le moteur est renvoyée à la tension de la barre de bus à travers la diode située sur le côté de l'onduleur.Lorsque la tension du busbar en courant continu dépasse une certaine valeur, la partie de contrôle de la rétroaction énergétique du côté du redresseur commence à inverser le courant continu en courant alternatif.L'onduleur fonctionne dans les deuxième et quatrième quadrants.Les formes d'onde de la tension d'entrée et du courant sont indiquées sur la figure ci-dessous.

Numéro du produit		Le nombre d'étoiles est déterminé par la fréquence d'exposition.
Puissance du moteur applicable (KW)		200 kW-3250 kW (un moteur à 4 pôles est standard, un moteur à 6-12 pôles est sélectionné en fonction du courant)
Produits	Puissance nominale (KW)	La puissance fonctionnant sous la tension nominale du moteur:
		200 à 8000 kW
	Courant nominal (A)	Le courant de fonctionnement à la tension nominale du moteur
	Capacité de surcharge	105% continue 130% permettent 1 minute
		130% permettent 1 minute
		150% permet 3 secondes
	Voltage de sortie (KV)	Pour les appareils à haute tension:(Personnalisable)
	Forme d'onde	Vague sinusoïdale SPWM multiplexée
Entrez	Phase, fréquence et tension	à trois phases, 50 Hz, 6 kV (10 kV)
	La volatilité est permise	Voltage: -10%~+10%, fréquence: ±5%, -10%~-35% de dératage pour le fonctionnement continu
Performance de base	Fréquence de démarrage	0-10Hz peut être réglé
	Précision	Réglage analogique: 0,3% (25 ± 10 °C) ou moins de la valeur maximale de réglage de fréquence Réglage numérique: inférieur à 0,02% de la valeur de réglage de fréquence maximale (-10~+50°C)
	Résolution	Réglage analogique: 1/2000 de la valeur de réglage de fréquence maximale Réglage numérique: 0,01 Hz (inférieur à 99,99 Hz), 0,1 Hz (supérieur à 100 Hz)
	Efficacité	> 95% à la puissance nominale
	Facteur de puissance	> 0,95
Contrôle	Temps d'accélération et de décélération	0.1~6000.0S, le temps d'accélération et de décélération peut être réglé séparément
	Caractéristiques de tension/fréquence	Déterminé par la courbe V/F sélectionnée
	PID	Paramètres PID réglés manuellement
	Fonction auxiliaire	Courbe V/F, compensation de basse fréquence, courant nominal, réglage des limites de protection du courant
	Isolement haute tension	Accouplement électromagnétique, transmission multicanal par fibre optique
	Entrée de puissance de commande	AC 220V 2kVA
On court!	Opération d'exécution	Fonctionnement de la commande locale (écran tactile), fonctionnement de la commande externe à distance, fonctionnement de l'ordinateur supérieur (facultatif)
	Fréquence donnée	Réglage numérique à écran tactile, réglage à plusieurs vitesses, réglage du signal analogique de commande externe (DC4~20mA)
	Sortie de l'état d'exécution	Résultats de l'état du relais, défaillance de l'onduleur, alarme, fonctionnement/arrêt et autre indication de l'état
	Écran tactile	Voltage d'entrée/sortie, courant d'entrée/sortie, valeur réglée, état de défaut de chaque unité, état de fonctionnement, état du transformateur, tension de bus de chaque unité, etc.
	Fonction de protection	Surcourant du moteur, surtension de toute la machine, sous-tension de toute la machine, surcourant de l'unité, surtension de l'unité, surchauffe de l'unité, perte de phase d'entrée de l'unité, panne de communication par fibre optique, etc.
Environnements	Lieu d'utilisation	En intérieur, sans gaz corrosif ou conducteur, sans poussière, sans lumière directe du soleil, à moins de 1000 mètres au-dessus du niveau de la mer
	Température ambiante/humidité	- 10 ans°C~ + 40°C/ 20 à 90% RH sans condensation
	Vibration	5 m/s2 (moins de 0,6 g)
	Température de stockage	--20 à +65°C(convient pour un stockage à court terme tel que le transport)
Méthode de refroidissement et niveau de protection de l'enceinte		Le refroidissement par air forcé/IP31, refroidissement par eau/IP40

Nom de l'organisme:

1Les dimensions ci-dessus sont uniquement à titre de référence, veuillez vous référer aux dimensions réelles.
2. En raison de la mise à niveau du produit, le contenu de la page sera mis à jour régulièrement, si vous avez besoin d'acheter nos produits, veuillez vous référer à la dernière manua

Un onduleur à haute tension à haute puissance.
