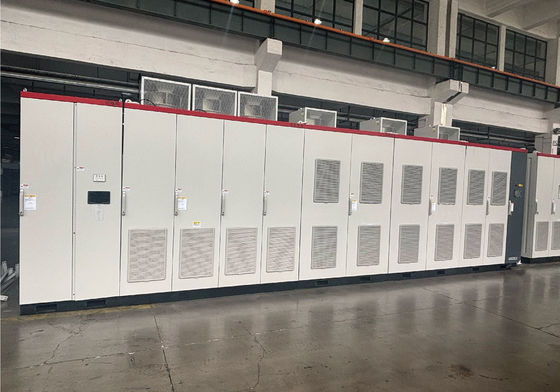

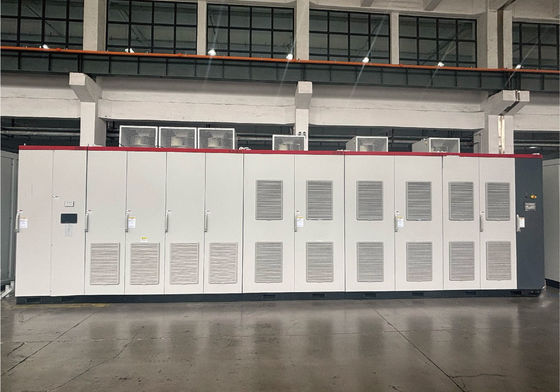

Le moteur à haute tension à fréquence variable (VFD) de la série G71 FGI

Nom du produit:

VFD à haute tension de la série G71

Rating de puissance:
6kV: 200kW 5000kW (deux-quadrants)
10kV: 200kW 9000kW (deux-quadrants)
6kV: 200kW/5600kW (quatre quartiers)
10kV: 200kW ¥ 8000kW (quatre quartiers)

Méthode de refroidissement:

Refroidissement par air forcé, refroidissement par eau

Principales caractéristiques:
Sur la base de la conception de la plateforme de moteur synchrone à deux / quatre quadrants (y compris le moteur synchrone à aimants permanents) /asynchrone et de la conception de l'étanchéité de l'unité,toute la machine adopte l'idée de conception modulaire et une efficacité de production élevée.

Avantages concurrentiels:
Conception de systèmes de commande modulaires

Harmonics bas

Régulation précise de la vitesse

Excellente étanchéité des groupes électrogènes

Une forte adaptabilité à l'environnement

Type de charge:
Charges du ventilateur et de la pompe à eau

Charges par convoyeur à bande

Caractéristiques et fonctions

01 Contrôle vectoriel, réponse rapide

• Contrôle précis du couple:Nous obtenons un contrôle précis du couple du moteur CA en gérant indépendamment les courants d'excitation et de couple, en fonction de l'orientation du champ magnétique.
• Performance supérieure:Attendez-vous à un couple de démarrage élevé, à une réponse dynamique rapide, à une grande précision de commande et à une forte capacité de charge.
• Compatibilité avec moteur polyvalent:Notre système conduit à la foissynchroneetmoteurs asynchrones, ce qui le rend idéal pour des charges lourdes et exigeantes telles quemoulins à billes, convoyeurs à courroie et compresseurs.

02 Contrôle de la pommade principale, équilibre de puissance

• Réseau maître-esclave:Plusieurs onduleurs peuvent former un réseau où un onduleur "master" synchronise les commandes de puissance et de couple pour tous les onduleurs "esclaves".
• Parfait pour équilibrer le pouvoir:Ce système est idéal pour des applications telles que les convoyeurs à courroie et les élévateurs à friction, assurant une distribution équilibrée de l'énergie.

03 Affichage des formes d'onde et enregistrement

• Le système de commande principalmoniteurs et affiche des formes d'onde en temps réelIl fournit également des informations sur la tension et le courant d'entrée/sortie.analyse harmoniquepour aider les utilisateurs à comprendre les paramètres électriques de l'équipement.

04 Fonction de boîte noire et analyse intelligente

• Le matérielenregistre et affiche automatiquement son état de fonctionnementIl peut vous montrer200 points de donnéesdes événements de protection antérieurs et postérieurs (comme le courant, la tension et les fréquences),l'entretien et le dépannage plus faciles.

05 Température segmentation et préavis

• Le système de commande principalmoniteurs et affiche la températureSi plusieurs unités surchauffent, cela déclenche unalarme sonore et visuelle, vous alertant sur des problèmes tels que des départs de ventilateur ou des filtres bloqués.

06 Commutation sans bosse, éviter les chocs

Commutation transparente entre l'onduleur et le réseau électrique

• Invertisseur en mode réseau:L'onduleur correspond au fonctionnement du moteur (fréquence, phase, amplitude) au réseau.
• Mode réseau à onduleur:L'onduleur détecte d'abord les caractéristiques du réseau, puis il fournit directement la puissance correcte au moteur, prenant le relais du réseau.

Contrôle avancé et commutation souple

• Cette technologie permetcontrôle intégré de plusieurs moteursetdémarrage en douceur pour les grands moteursIl assure que le courant maximal reste au niveau ou en dessous du courant nominal pendant la commutation, ce qui permet d'atteindreTransfert rapide et fluide sans surtensions soudaines de courant.

Les avantages

01 Faible tension - Je vous en prie. à travers (LVRT) et une fluctuation sans peur. (0% à 100%)

• En cas de panne d'alimentation instantanée, chute instantanée de l'alimentation principale de l'utilisateur et commutation du réseau électrique auxiliaire,l'onduleur de fréquence peut assurer un fonctionnement normal automatique après récupération du réseau électrique dans un délai limitéIl peut s'adapter à une chute de la grille U0 (100% - 0%).

02 Appareils électriques à double commande, stables et fiables

• L'alimentation en champ et l'alimentation secondaire du transformateur principal sont utilisées comme alimentation de commande et les deux alimentations sont en veille à chaud en ligne l'une pour l'autre.,Dans le même temps, l'alarme de circuit de protection du relais et l'interface homme-machine (HMI) indiquent quelle alimentation est en panne.

03 Anti-interférences et compatibilité électromagnétique

• L'armoire de l'ensemble de la machine adopte une conception anti-interférence et a passé le test d'immunité à la décharge électrostatique,test d'immunité contre les surtensions (impacts) et test de rayonnement par champ électromagnétique RF effectué par l'autorité nationale.

04 Dépouilleur, imperméable à l'eau et circulation fermée

• Le refroidissement air-eau est particulièrement adapté à un site où l'environnement est difficile. The hot air caused by equipment heating will return to the room after passing through the outdoor water-cooled heat exchange system to form a hot air cold air circulation system to realize the purpose of equipment heat dissipationL'eau circulante utilisée par le système de refroidissement et d'échange thermique de l'eau extérieure peut utiliser des sources d'eau externes sur le site, installer des tours d'eau, etc.

Spécifications techniques
