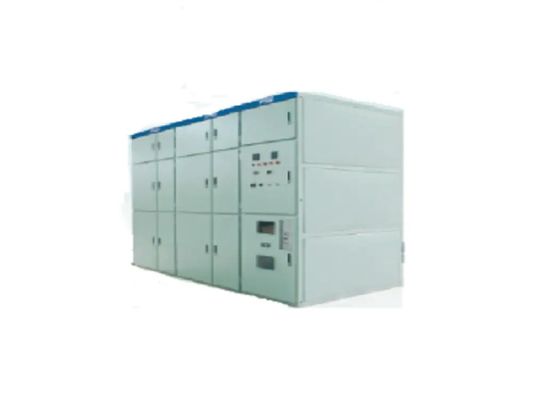

6kv 10kv 35kv 110kv Filtre haute tension Fc Appareil supprimant le courant harmonique

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine:

Chine

Tension applicable:

6 kV, 10 kV, 35 kV, 110 kV

Mettre en évidence:

Appareil de filtrage Fc haute tension de 6kv

Appareil de filtrage HV de 10 kW

Appareil de filtrage Fc haute tension de 35kv

Description de produit

Condensateur de filtre (FC)

1. Vue d' ensemble du produit

Le filtre haute tension FC est un filtre passif qui a deux fonctions: supprimer le courant harmonique du réseau électrique et compenser la puissance réactive du système.L'harmonique supprimée du réseau électrique comprend principalement 3, 5, 7, 11, 13 et plus harmoniques. L'appareil est installé sur le côté bus ou de charge, avec une combinaison d'équipement pratique et des performances stables. Équipé d'un contacteur de vide ou d'un interrupteur de thyristor,commutation automatique intelligenteIl est largement utilisé dans l'énergie électrique, la métallurgie, le fer électrique, l'usine d'aluminium, l'industrie chimique, la mine de charbon, le laminage, le four à arc électrique,station de pompage à moteur à haute tension et autres industries à grande production d'harmoniques.

2Caractéristiques du produit
Le filtre haute tension FC est applicable au traitement harmonique des réseaux électriques de 6 kV, 10 kV, 35 kV et 110 kV.la compensation du filtre est conçue par simulation informatique, et le condensateur filtrant à haute performance et le réacteur filtrant sont utilisés pour supprimer et absorber le courant harmonique, réduire le taux de distorsion de la tension harmonique,réduire les pertes de ligne et réduire le courant harmonique, améliorer le facteur de puissance.

3Principe de fonctionnement
Le filtre à haute tension FC est principalement composé de commutateurs, de condensateur de filtre, de réacteur de filtre, de résistance, de bobine de décharge, d'arrêteur d'oxyde de zinc, etc.Il est fait en type d'armoire ou type de clôture selon les besoins des utilisateursEn plus du filtrage, le filtre joue également le rôle de compensation de la puissance réactive.Dans la pratique, plusieurs groupes de filtres sont conçus en fonction de la répartition et de la taille du courant harmonique et de la demande de puissance réactive.Chaque groupe de filtres a une faible impédance correspondant à une certaine harmonie, le filtre à passage élevé a une faible impédance aux harmoniques au-dessus de la fréquence limite, et le filtre de type C présente les caractéristiques d'une large bande de fréquences de réglage et de faibles pertes.
Mettre en place cinq verrouillage électrique de prévention et verrouillage mécanique selon le câblage principal et la structure de l'armoire pour éviter un dysfonctionnement.

Méthode de compensation de la combinaison dynamique et statique
1.Vie d'ensemble
(1) Bien que SVG puisse réaliser la compensation de puissance réactive et le contrôle harmonique en même temps, dans le cas d'une teneur en harmonique élevée,Il est très coûteux d'investir en SVG seul pour réaliser un contrôle harmonique..
(2) Les changements fréquents de charge de haute puissance provoqueront de graves perturbations du réseau, tels que le four électrique, le chemin de fer électrifié, le four à moyenne fréquence, le laminage, leles occasions de production d'énergie photovoltaïque et éolienne, etc.Ce type de charge d'impact provoquera la fluctuation de tension du réseau.les ondes électromagnétiques (parfois comprenant des fluctuations de fréquence) et le déséquilibre de la tension triphasée sont causés, ce qui est préjudiciable aux autres utilisateurs du réseau.
(3) La combinaison de SVG et de FC est une sorte de système de compensation d'optimisation rentable, qui peut non seulement filtrer l'harmonique, mais aussi fournir une puissance réactive capacitive partielle,et l'ensemble du système d'investissement en équipement est réduit.

2Diagramme de base
