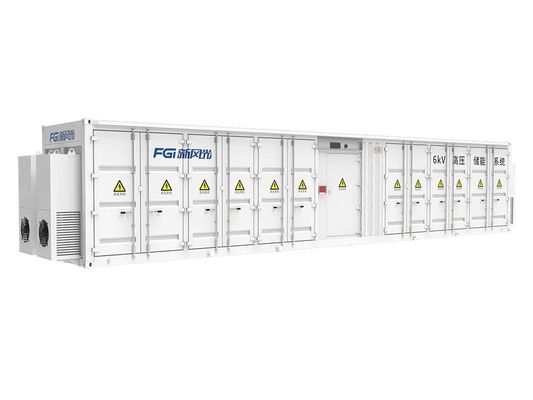

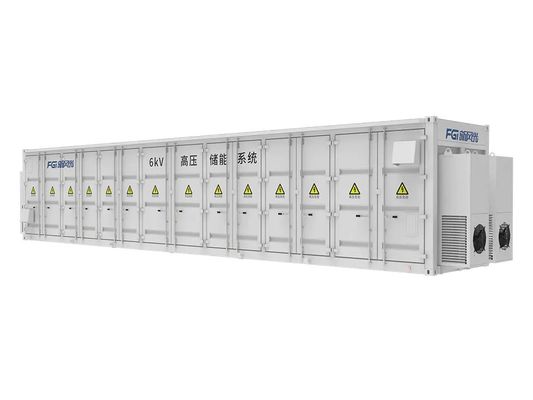

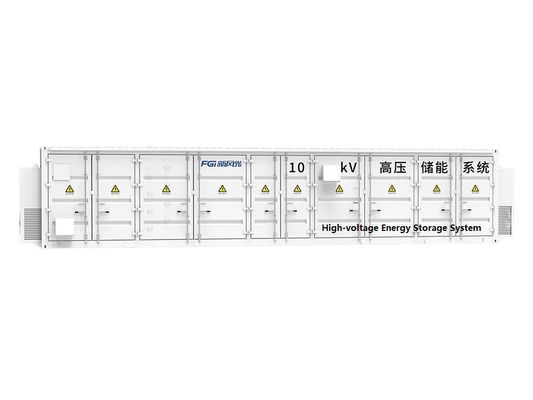

Système de stockage d'énergie en cascade à haute tension personnalisable 6kV ~ 35kV

Stockage d'énergie pour la régulation de fréquence

• Comment cela fonctionne:Ce système se connecte au réseau (ou à un microréseau) pour surveiller en temps réel les changements de charge de puissance.Il utilise des supercondensateurs pour libérer instantanément de l'énergie lorsque la demande augmente soudainement (supportant la stabilité du réseau) et absorber l'énergie lorsque la demande diminue soudainement (empêchant les pics de tension).
• Avantages:Stabilise le réseau électrique local, améliore la sécurité et la fiabilité, en particulier pour les systèmes temporaires ou isolés.
• Principaux avantages:
  • Détection rapide:Identifie rapidement (moins d'une seconde) et avec précision les surtensions ou les baisses soudaines de puissance à l'aide d'un algorithme avancé.
  • Une compensation intelligente:Stabilise automatiquement la puissance lors de diverses fluctuations de charge (uniques, continues ou aléatoires), minimisant ainsi l'impact sur le réseau.
  • Connexion nette au réseau:Assure une intégration en douceur du réseau avec un bruit électrique très faible (harmoniques de courant < 3%) en utilisant une électronique de puissance avancée.
  • Versatile:Il fournit également un support d'alimentation réactive et peut fonctionner comme source d'alimentation de secours (mode hors réseau) en cas de panne.

Stockage de l'énergie pour le rasage de pointe

• Le problème:La forte demande d'électricité pendant les heures de pointe exerce une pression sur le réseau électrique, ce qui peut entraîner une inefficacité, des coûts d'exploitation élevés, des pénuries d'électricité potentielles (surtout en été),et les défis liés à l'intégration des sources d'énergie renouvelables intermittentes (telles que l'énergie solaire et éolienne).
• Résolution:Systèmes de stockage d'énergie à grande échelle.
• Les bienfaits:Équilibre l'offre et la demande d'énergie en stockant l'énergie lorsque la production dépasse la consommation (en particulier les énergies renouvelables) et en la libérant en cas de besoin.Cela améliore la stabilité globale du réseau et la qualité de l'énergie.
• Application (rasage de pointe / remplissage de la vallée):Stockez l'électricité moins chère produite en dehors des heures de pointe dans des batteries, puis utilisez- la pendant les heures de pointe.
• Les avantages:Réduit la charge sur le réseau pendant les heures de pointe et réduit les coûts d'électricité pour les utilisateurs finaux en déplaçant la consommation d'énergie des périodes de pointe coûteuses.

Les avantages

• La batterie fonctionne avec toutes les cellules sous contrôle.
• Une haute qualité de forme d'onde de sortie est obtenue sous une basse fréquence de support.
• L'efficacité du système est améliorée de plus de 3%.
• L'expédition du réseau est simplifiée par une rapidité de réponse.
• La conception de la redondance de l'unité de puissance prolonge le temps de fonctionnement sans défaut.
• L'augmentation de la puissance conduit à des avantages de coût plus importants et à des avantages de taille émergents, ainsi qu'à une réduction du nombre d'interrupteurs primaires pour la connexion.

Applications

Caractéristiqueset Avantages

• Niveau de protection élevé IP54, forte adaptabilité à l'environnement

• Conception intégrée, pratique pour l'installation et la maintenance

• Connexion au réseau sans transformateur, efficacité globale élevée

• Conception de redondance automatique, fiabilité élevée

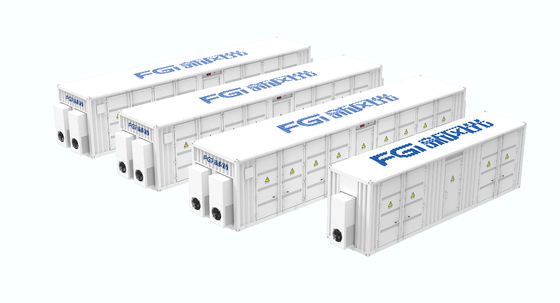

• Prise en charge de la connexion parallèle multi-unités, qui peut être rapidement étendue à 100 MW et plus













Schéma électrique















Généraux assemblage le schéma















Puissance nominale et dimension



Classe de tension (kV)	Puissance nominale Le nombre de véhicules	Capacité nominale (MWh)	Le poids (t)	Numéro	Dimension (m)
					Largeur ((W)	Profondeur (D)	Il est de taille H.
6	2	2	48	1	15	2.438	3
	2	4	90	2	15	2.438	3
	3	3	75	2	15 + 7	2.438	3
	3	6	126	3	10	3	2.85
10	4	4	120	3	11	3	2.85
	4	8	145	3	13	3	2.85
	5	5	135	3	13	3	2.85
	5	10	165	3	14.2	3	2.85
	10	10	168	3	14.2	3	2.85
	10	20	320	6	14.2	3	2.85
35	10	10	282	6	15	3.2	3.1
	10	20	348	6	15	3.2	3.1
	12	12	288	6	15	3.2	3.1
	12	24	336	6	16	3.2	3.1
	15	15	312	6	16	3.2	3.1
	15	30	450	9	14	3.2	3.1
	25	25	348	6	16	3.2	3.1
	25	50	696	12	16	3.2	3.1
	30	30	522	9	14	3.2	3.1
	30	60	936	18	14	3.2	3.1
	50	50	696	12	16	3.2	3.1
	50	100	1392	24	16	3.2	3.1
	100	100	1410	24	16	3.2	3.1
	100	200	2820	48	16	3.2	3.1

Nom de l'organisme:
Les dimensions ci-dessus sont uniquement à titre de référence et la société se réserve le droit de mettre à niveau et d'améliorer le produit.





































---
